噴動流化床造粒實驗研究

信息來源： | 發布日期： 2006-06-02 17:58:27 | 瀏覽量：2918

關鍵詞：噴動流化床造粒實驗研究

               葉京生   劉玲   宋繼田
          （天津科技大學機械工程學院天津 300222）
    摘要：噴動流化床用於粉體造粒，是一種新型造粒方法。與其它幾種造粒方法相比，具有設備投資小、能耗低、設備結構簡單等優點。作者經過實驗發現，氣流霧化器安裝於底部，或者側部以及二者結合，對不同的物料進行造粒實驗，可實現對多種粉體的造粒和包衣。氣流霧化噴嘴是噴動流化造粒裝置的主要部件。因此，本文對氣流霧化噴嘴作了一些實驗研究，以供參考。
    關鍵字：噴動流化造粒；底部、側部霧化；氣流霧化噴嘴

                Experimental study on granulation in spouted fluidized bed
                   YE Jing-sheng, LIU Ling, SONG Ji-tian
         (College of Mechanical Engineering , Tianjin University of Science & Technology, Tianjin 300222, China)
    Abstract: Spouted fluidized bed is a novel powder granulator. Compared with the other equipment, it has the advantages of lower investment, energy efficiency, and simple structure. The experiments showed that the two-fluid nozzle can be mounted at the bottom or the lateral wall of the bed for powder granulation or coating. In addition, investigation on the nozzle was taken in this article because it is a key part in spouted fluidized granulator.
    Key words: spouted fluidized granulation, bottom and lateral atomization, two-fluid nozzle
1 前言
    造粒過程即將各類粉狀、塊狀、溶液或熔融狀原料製成具有一定形狀和強度的固體顆粒[1-3]。通過改變物料群體的物理性質，達到美化外觀，減少粉塵汙染，提高加工工藝性能，增強效用等目的。從工藝上說，根據原始微細顆粒團聚方式的不同可分為壓力造粒，滾動造粒，噴霧造粒，熱融造粒，流化造粒。
    壓力造粒法是將粉末限定在一定空間中通過施加外力而壓緊為密實狀態。可分為兩大類，一類是模壓造粒法，物料裝在封閉模槽中，通過往複運動的衝頭進行模塑。另一類是擠壓造粒法，在擠壓造粒過程中，物料承受一定的剪切和混合作用，在螺旋或輥子的推動下，通過一開口模或銳孔而固結成型。
    滾動造粒是粘結劑滲入固態細粉末，形成微核。團聚的微核經過多次滾動，^後成為一定大小的球形顆粒。滾動造粒設備常見的有成球盤和攪拌混和造粒機。
    噴霧造粒是借助於蒸發直接從溶液或漿體製取細小顆粒的方法。漿料被霧化器霧化，水分被熱空氣蒸發後，液滴內固相物聚集成幹燥的微粒。
    熱造粒法是通過熱量傳遞將小顆粒形成較大的實體的造粒方法。熱法團聚過程中可能起作用的團聚機理包括濃泥漿或濕細物料的幹燥、熔融、高溫化學反應、熔融物或濃泥漿冷卻固化或結晶。根據熱傳遞的方式不同可將熱法造粒分為燒結、熱硬化、造球、以及幹燥固化等處理方法。
    流化造粒是利用熱空氣將物料流化，再把霧化後的粘結劑噴入床層中，粉料經過沸騰翻滾逐漸形成較大顆粒。流化造粒技術作為一種新的造粒技術，正在食品、醫藥、化工、種子處理、肥料生產等行業中得到普及推廣。
    噴動流化床造粒過程是流化造粒與滾動造粒相結合的一種新型造粒方法。粘結劑由噴嘴噴入床中，粉料在噴動流化床中翻滾長大，^終形成顆粒。該裝置具有結構簡單，操作方便，設備投資小等諸多優點。噴嘴的結構是噴動流化床造粒裝置的核心部件，選用合理的噴嘴結構對霧化效果的提高具有重要意義。
2 噴動流化床造粒機理
    粉料在流化氣的作用下產生流態化，噴動氣將粘結劑霧化由底部中心孔噴入，粉料表麵沉積一薄層粘結劑，以氣－液－固三相的界麵能作為原動力團聚成微核。在流化氣和噴動氣的共同作用下攪拌、混和，微核通過聚並、包層逐漸形成較大的顆粒。
    噴動流化床是在原始流化床的基礎上改型得到的，結合了流化床及標準噴動床的優點, 克服流化床容易起泡的缺點，增強了氣固接觸和混合，具有較高的傳熱、傳質速率，更加適用於大顆粒的生產。整個造粒係統集混和、捏合、造粒、幹燥等工序於一體，係統密閉，操作安全、無粉塵汙染。
    采用噴動流化床造粒，根據不同粉料特性及成品顆粒要求，可采用底部霧化或者側部霧化。
3 實驗裝置流程
3.1 底部霧化實驗流程

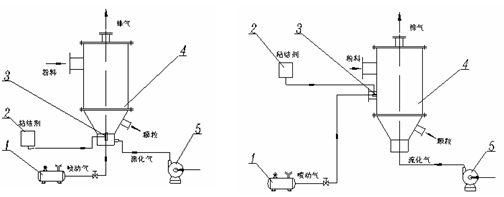

    底部霧化造粒實驗流程如圖1 所示[4]。噴嘴霧化氣由空氣壓縮機1提供，經氣流霧化噴嘴3將粘結劑2霧化後進入噴動流化床主體4底部；空氣經風機5，使流化床中粉料產生流態化；在流化氣和噴動氣的共同作用下粉料逐漸形成較大的顆粒，通過出料口卸料。

3.2 側部霧化實驗流程
    側部霧化造粒實驗流程如圖2 所示。霧化氣體由噴動流化床主體側部旋流噴入，操作過程與底部霧化造粒實驗流程基本相同。
4 氣流霧化器－噴嘴
    噴動流化床造粒裝置中能否將粘結劑均勻霧化成細小液滴，提供良好相間接觸麵積，氣流霧化是重要的單元操作。氣流霧化噴嘴結構如圖3所示。

    噴嘴主要設計參數依據如下：
   （1）空氣噴射壓力。噴射壓力越大，噴霧錐角越大，反之相反。實驗觀察到，隨著實驗壓力的增加，噴霧的液核越細小，粘結劑的霧化效果越好，一般取0.2～0.5MPa。
   （2）噴嘴噴孔直徑。當空氣壓力一定時，噴孔直徑越小，霧化形成的微粒子粒徑越小，噴霧的液核就越細。一般取1～2 mm。
   （3）噴嘴的噴孔長徑比（L/d）。L/d =2時，霧化效果較好。從實驗觀察可見，隨L/d變小，霧化效果更好。
    （4）噴嘴的入口角度（α）。=60，可觀察到煙霧狀細霧，液核區霧滴較細。
    （5）噴嘴的出口擴散角（β）。如果出口擴散角過小，在噴射過程中將產生一定的附壁現象（噴嘴出口容易堵塞），對噴射有一定的擾動，因而射流的不穩定性增加，操作困難。
5 小結
    本文研製的氣流霧化噴嘴，具有結構簡單、緊湊、零部件少，經濟實用等優點。已在實驗中應用，效果良好。可用於噴動流化床造粒裝置中，為噴動流化造粒裝置的推廣應用發揮重要作用。

參考文獻
[1] 盧壽慈. 粉體加工技術. 北京：^輕工業出版社，1999
[2] C. E. CAPES著. 錢樹德，顧芳珍譯. 造粒技術，北京：化學工業出版社，1992
[3] 李建平，李承政，王天勇等. 我國粉體造粒技術的現狀與展望，化工機械，2001，28 (5)：295-300
[4] 魯林平，葉京生. 射流噴動流化床實驗研究. 第九屆全國幹燥會議論文集. 2003，254-257
